مركز تصنيع عمودي مستعمل DN Solutions DNM 5705 مع FANUC 0i-MF

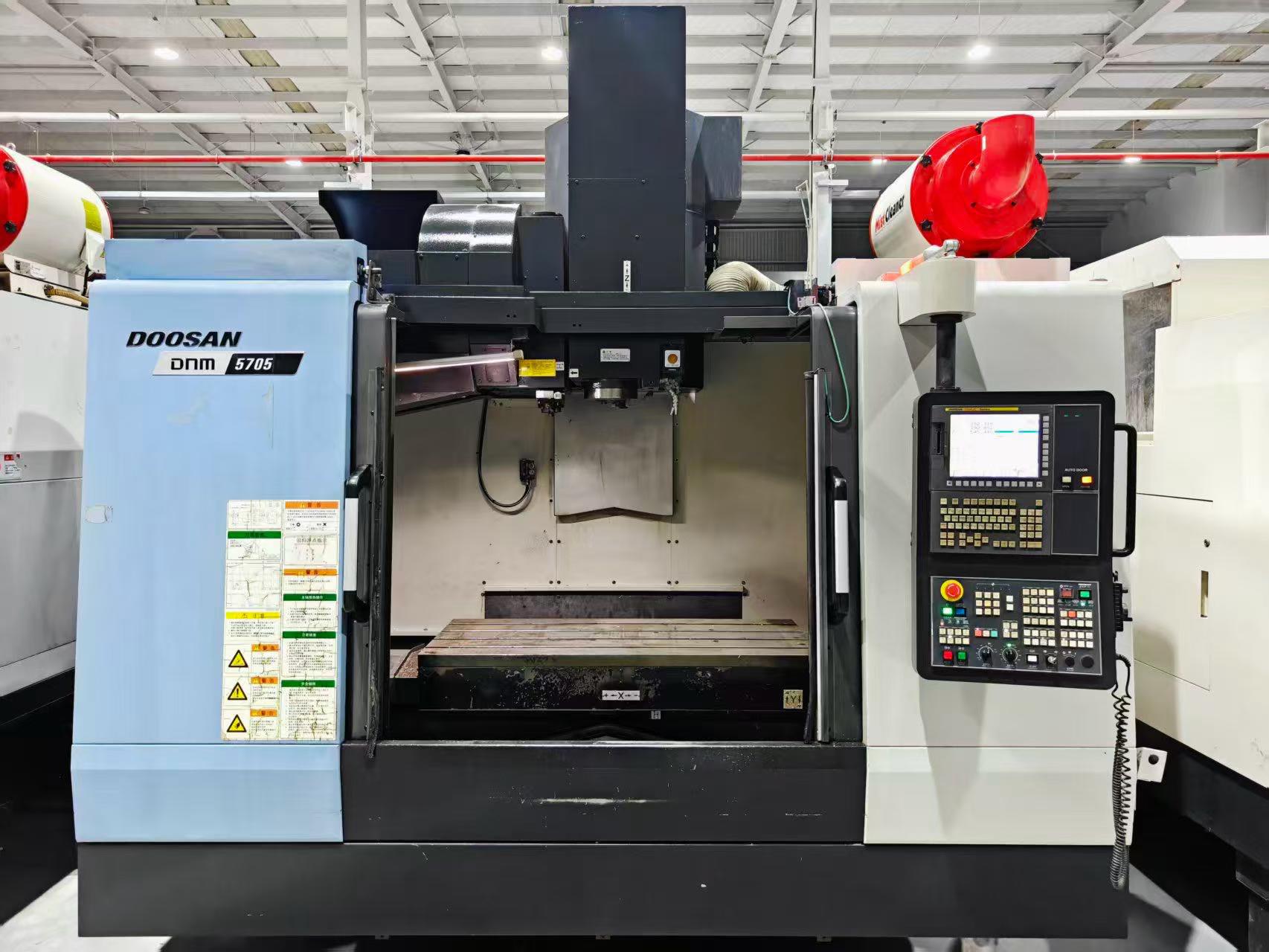

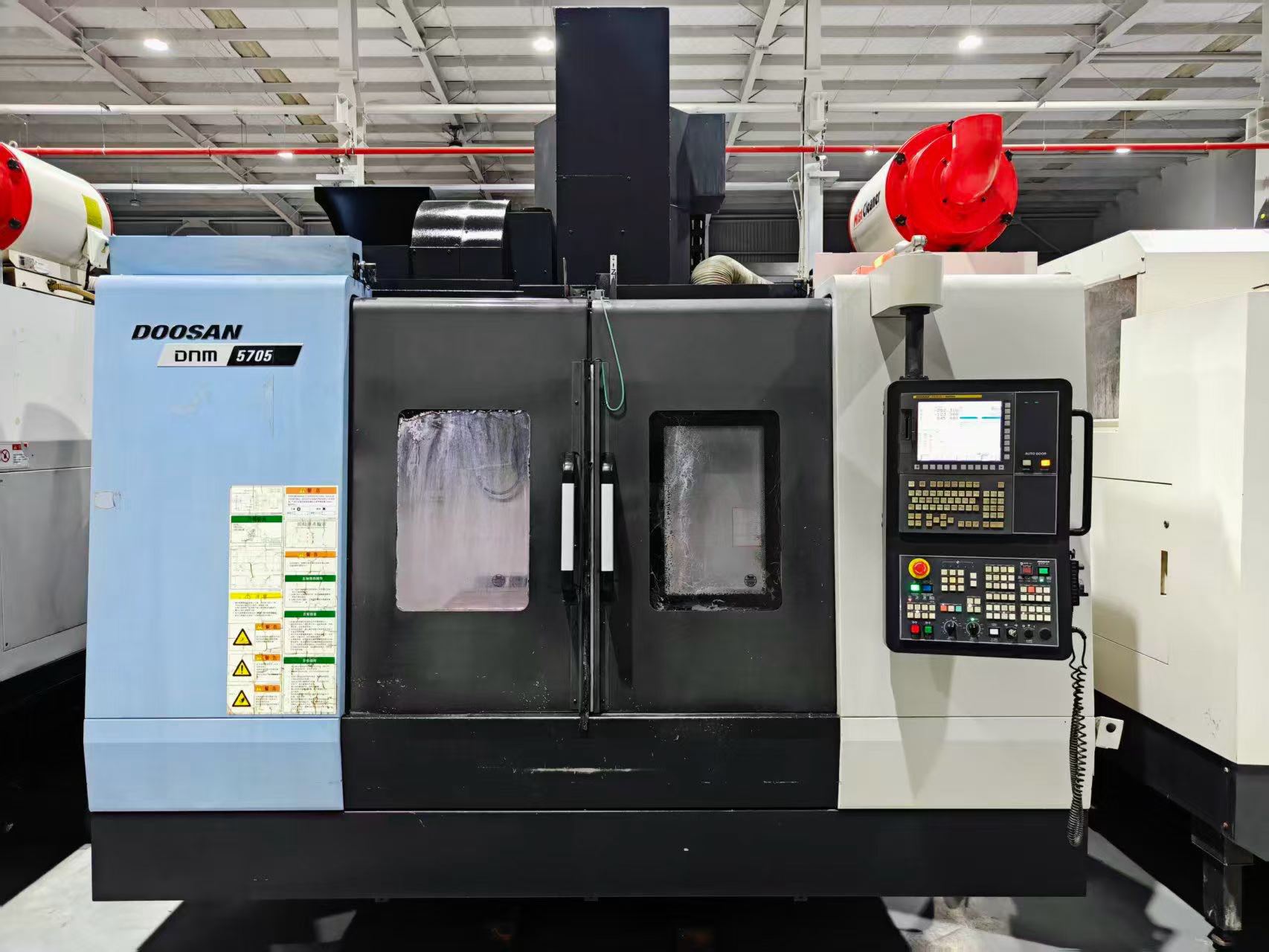

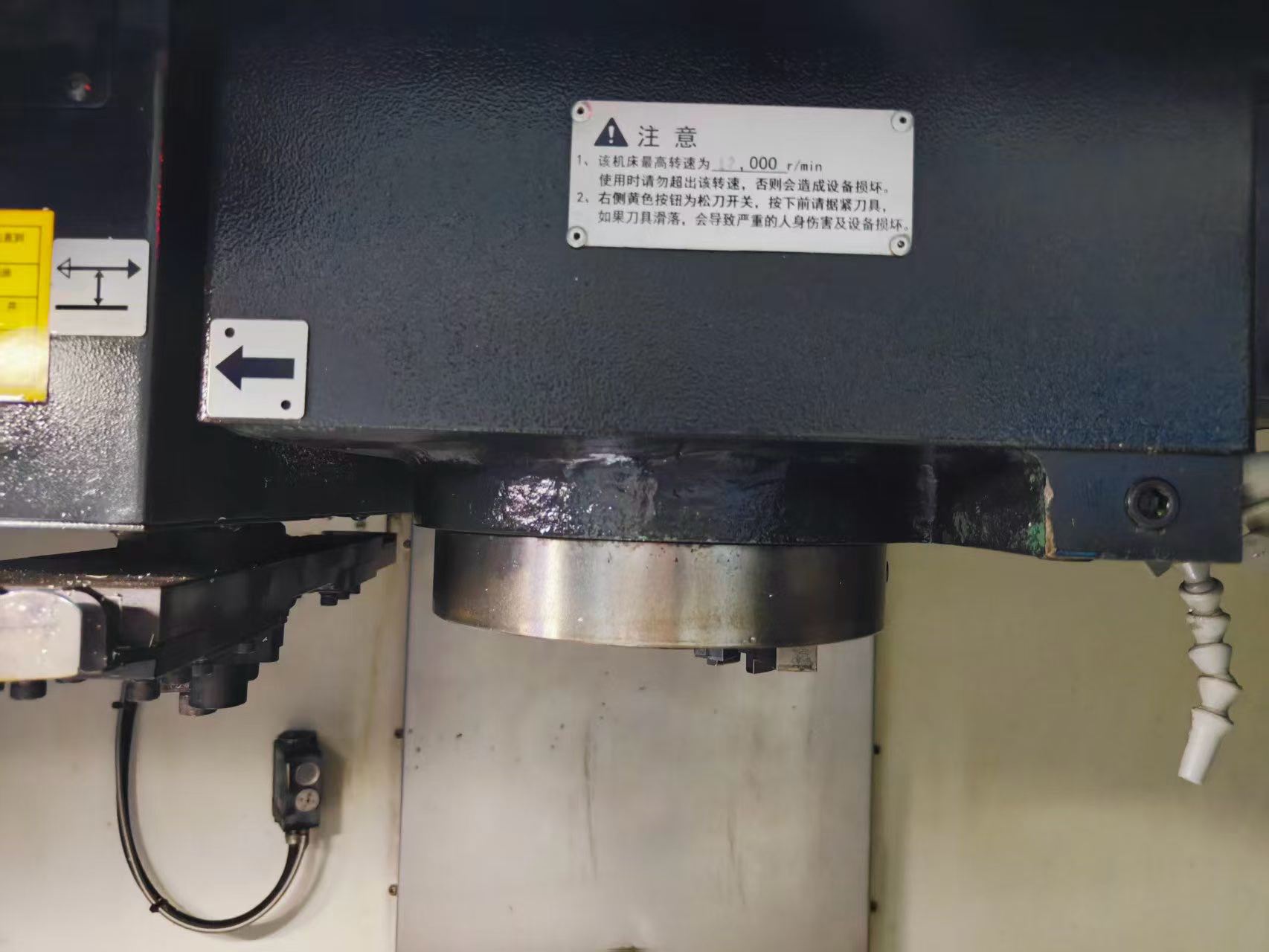

مركز تصنيع عمودي مستعمل DN Solutions DNM 5705، سنة 2018، مجهز بنظام تحكم FANUC 0i-MF مع برنامج نظام مطوّر إضافياً من Doosan ولوحة تشغيل سلسلة i. يصل مغزل BT40 ذو التشغيل المباشر إلى 12,000 rpm ومجهز بتبريد عبر المغزل. تم رفع محور Z لتوفير مسافة من مقدمة المغزل إلى طاولة العمل تبلغ 850 مم. تعمل المحاور الثلاثة على موجهات خطية بكرات، والماكينة مجهزة بمغيّر أدوات أوتوماتيكي من نوع الذراع سعة 24 أداة. تبلغ أبعاد طاولة العمل 1,300 x 570 مم ومزودة بأخاديد T؛ الحركات هي 1,050 مم على X و570 مم على Y و511 مم على Z. تتم إزالة الرقائق بواسطة ناقلين للرقائق من نوع اللولب مع ناقل رقائق خلفي من نوع السلسلة. كما أن الماكينة مجهزة بمبرّد زيت المغزل وجامع ضباب الزيت. مركز تصنيع عمودي مصنّع بواسطة Doosan Machine Tools (China) Co., Ltd.

كود الماكينة: VMC2609196
السنة: 2018
الموقع: الصين
ساعات الاستخدام: عند الطلب

الملحقات

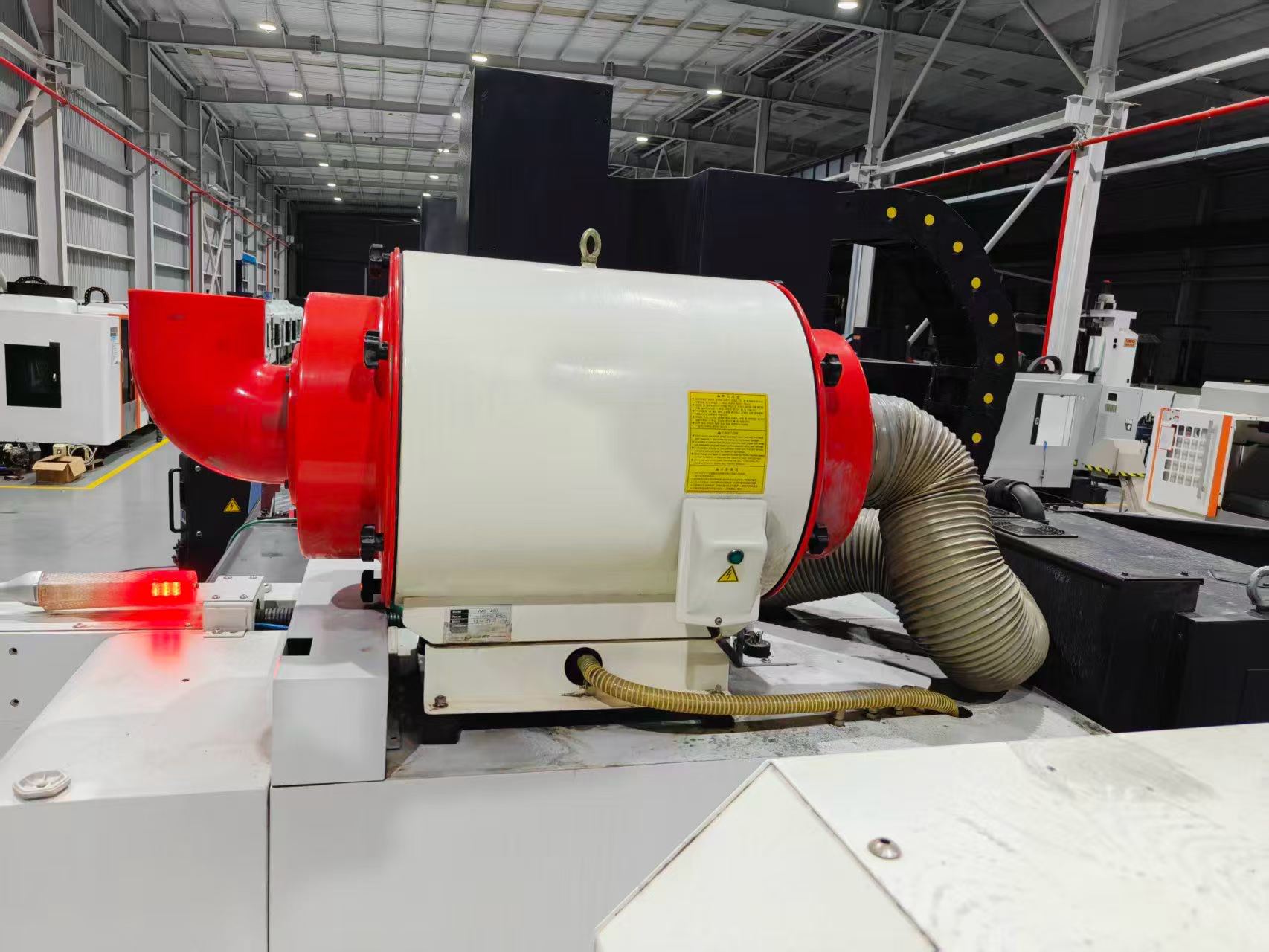

ناقلا رقائق من نوع اللولب؛ ناقل رقائق خلفي من نوع السلسلة؛ مبرّد زيت المغزل؛ جامع ضباب الزيت

استفسار عبر البريد الإلكتروني

المواصفات الرئيسية

السنة	2018

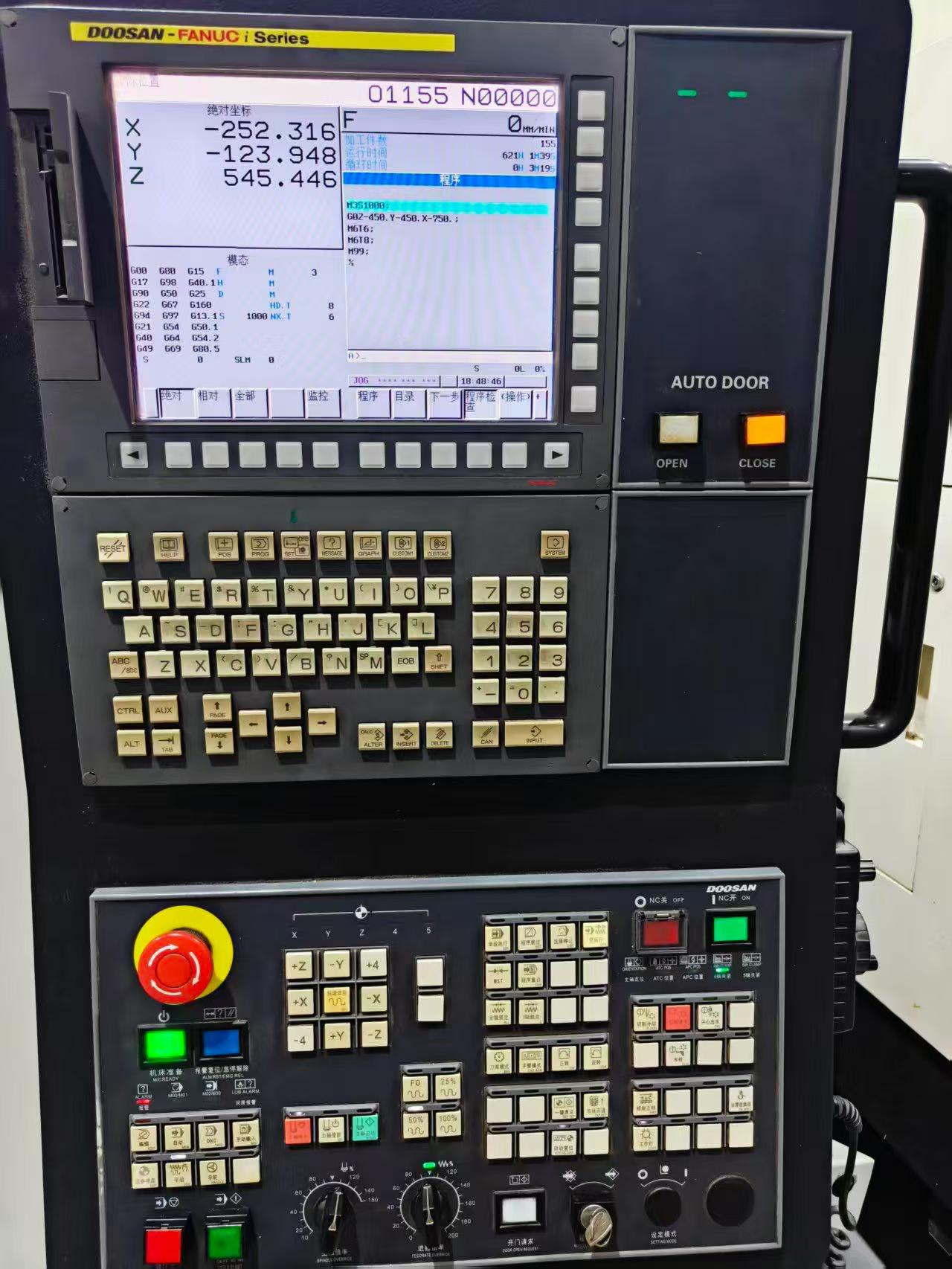

نظام التحكم	FANUC 0i-MF (نظام تطوير ثانوي من Doosan، لوحة سلسلة i)
استدقاق المغزل	BT40
سرعة المغزل	12,000 rpm
تشغيل المغزل	مباشر مع تبريد عبر المغزل

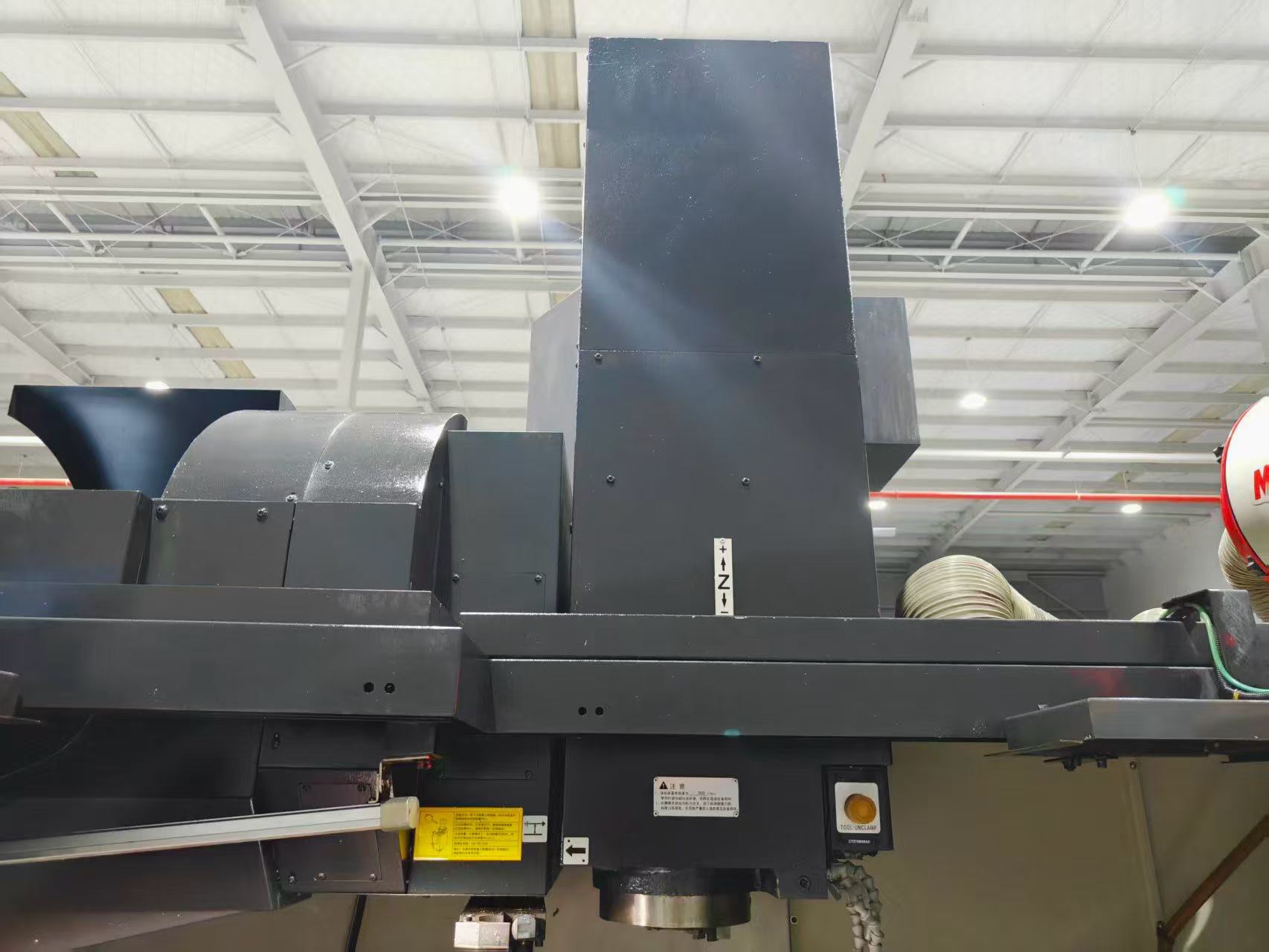

المسافة من مقدمة المغزل إلى الطاولة	850 مم (محور Z مرفوع)
سعة مخزن الأدوات	24 أداة، مغيّر أدوات أوتوماتيكي من نوع الذراع
الموجهات	موجهات خطية بكرات على المحاور الثلاثة

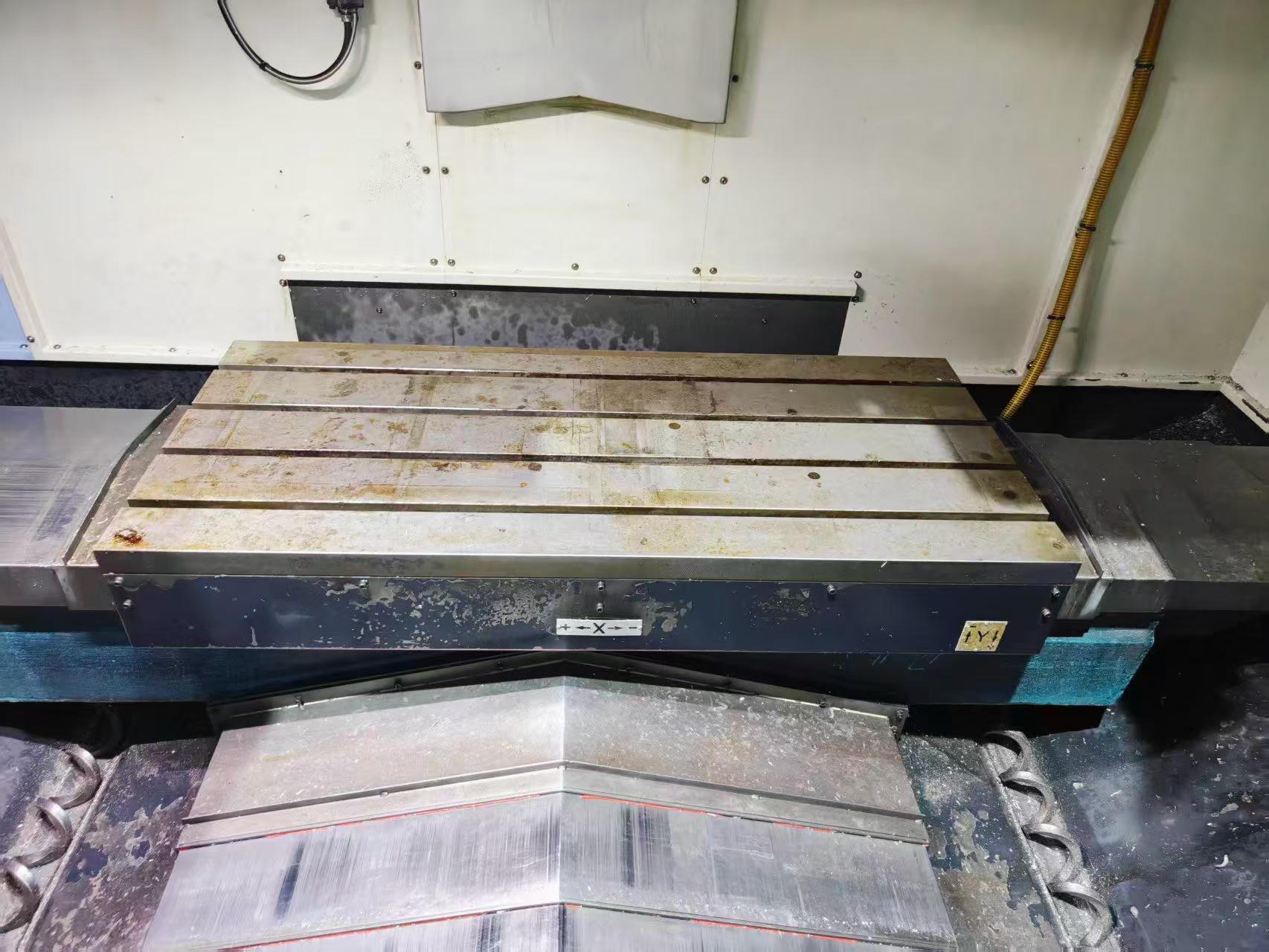

حجم طاولة العمل	1,300 x 570 مم مع أخاديد T
حركة X/Y/Z	1,050 / 570 / 511 مم

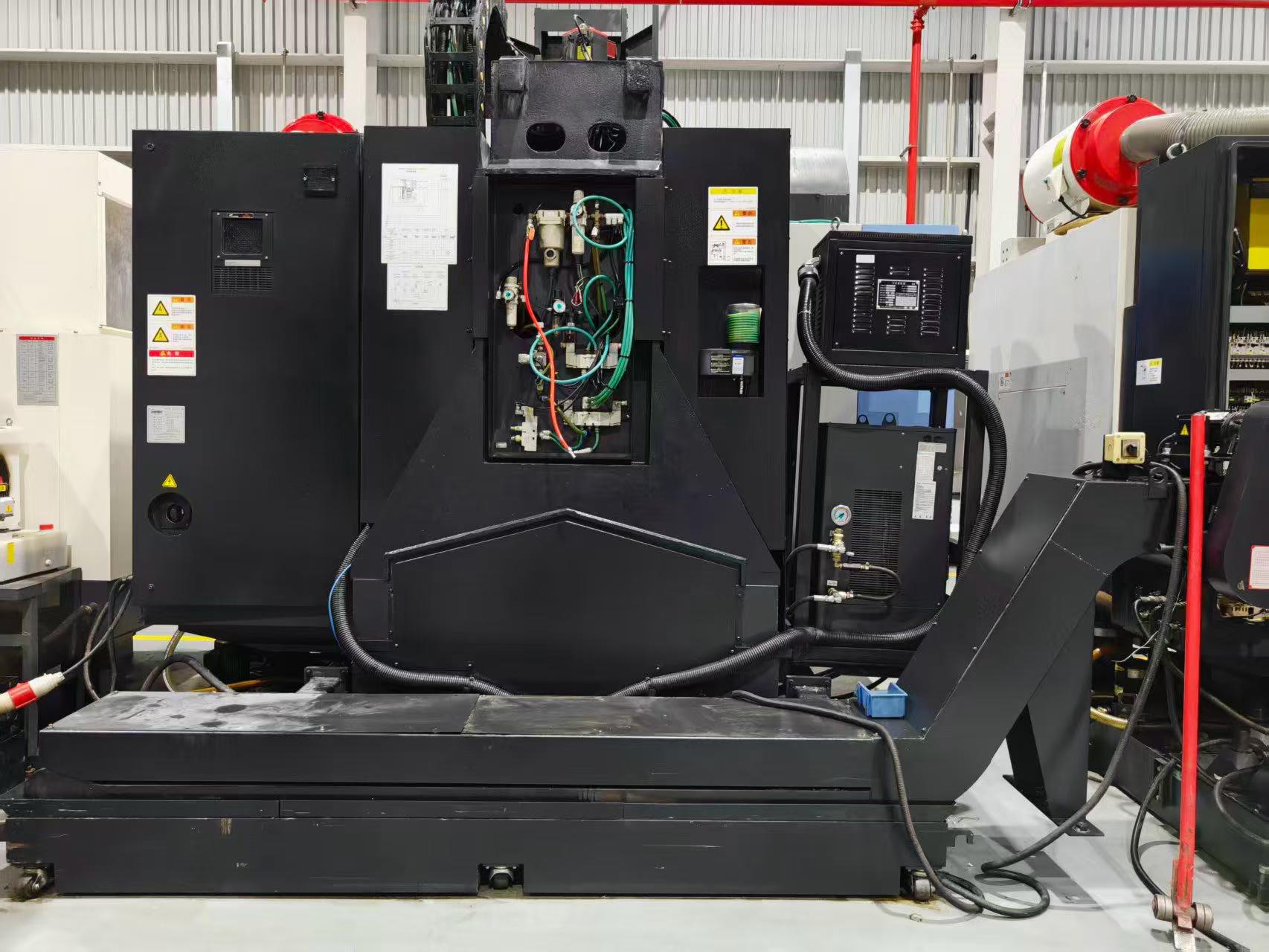

إزالة الرقائق	ناقلان للرقائق من نوع اللولب وناقل رقائق خلفي من نوع السلسلة
التبريد والترشيح	مبرّد زيت المغزل، جامع ضباب الزيت
العلامة التجارية	DN Solutions
الطراز	DNM 5705
نوع الماكينة	مركز تصنيع
وحدة التحكم	FANUC 0i-MF (نظام تطوير ثانوي من Doosan، حزمة 1)
تبريد عبر المغزل	نعم
مخزن الأدوات	24 أداة، نوع ذراع، مع عاكس
تكوين الموجهات	موجهات خطية بكرات X/Y/Z
ناقل الرقائق	ناقلا رقائق من نوع اللولب
مبرّد الزيت	مبرّد زيت المغزل
سنة التصنيع	2018
